Podłoga techniczna w Serwerowni

Podczas projektowania Serwerowni profesjonaliści często stają przed dylematem wyboru dla dystrybucji okablowania i chłodu systemu, podłóg podniesionych lub napowietrznych koryt kablowych. Dwadzieścia lat temu nie było na ten temat dyskusji, ponieważ praktycznie wszystkie Centra Danych korzystały z systemów podłóg podniesionych, a dzisiaj nie jest już to taka oczywista sprawa. Chociaż można uzasadnić obie opcje, z pewnością istnieje wiele powodów, dla których podłogi podniesione pozostały standardem branżowym w Serwerowniach.
W końcu większość projektantów i działów IT zna już podłogi podniesione, a systemy te oferują więcej opcji integracji elementów infrastruktury w przeciwieństwie do Data Center zbudowanych bezpośrednio na posadzce. Elastyczność i skalowalność to jednak dopiero początek.

Elastyczność i skalowalność podłóg podniesionych

Systemy podłogi podniesionej są niezwykle łatwe w budowie oraz szybkie w rekonfiguracji i rozbudowie. Dodatkowo oferują dużą elastyczność w momencie modernizacji urządzeń do nowej generacji w istniejącej przestrzeni. Nawet przy rosnącej gęstości mocy podłogi podniesione nadal przenoszą różne obciążenia cieplne.
Bez systemu podłogi technicznej zasilanie szaf musi być prowadzone z góry za pomocą systemu magistrali, co jest skomplikowane z wielu powodów. Systemy te są często zastrzeżone, kosztowne i nieelastyczne z kilkoma opcjami. Podczas gdy zwarcie w podpodłogowym kablu zasilającym może spowodować usunięcie jednego stojaka, to samo zwarcie w systemie szynowym może spowodować odłączenie całego zasilania i dziesiątek stojaków. Naprawy i wymiany są również dużym obciążeniem.
Zastosowanie podpodłogowego systemu chłodzenia opartego o klimatyzatory montowane na podłodze ułatwia w razie potrzeby wdrożenie dodatkowego chłodzenia od góry, a naprawy są znacznie prostsze, ponieważ wymagają usunięcia tylko kilku płytek podniesionej podłogi, aby uzyskać dostęp do przestrzeni.

Problemy z okablowaniem

Podniesione podłogi zapewniają swobodną ścieżkę dla dystrybucji okablowania, która nie wymaga drabinek ani specjalnych strukturalnych korytek kablowych i sufitów. Okablowanie napowietrzne wymaga dostępu do struktur napowietrznych, takich jak kanały i głowice tryskaczowe, a dostęp i konserwacja często wymagają więcej osób i użycia drabiny. Dodatkowo należy wziąć pod uwagę, że ryzyko przypadkowego odłączenia kabli jest bardziej prawdopodobne w przypadku okablowania napowietrznego niż okablowania podpodłogowego.

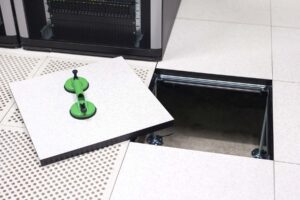

Prowadzenie okablowania w przestrzeni podpodłogowej oznacza również, że wysokość sufitu i przeszkody nad głową, takie jak systemy tryskaczowe, nie stanowią problemu. Podniesione podłogi ułatwiają dostęp do okablowania poprzez proste usunięcie wybranych płyt podłogi technologicznej zamiast skomplikowanego systemu potrzebującego więcej personelu i drabin.
Wreszcie podłogi podniesione oferują wbudowane siatki uziemiające do urządzeń wrażliwych na przepięcia, a także kanały dystrybucji wody, co zmniejsza ryzyko zalania urządzeń w rackach.

Problemy z przepływem powietrza

Dodanie przepustnic, zintegrowanych wentylatorów i perforowanych płyt podłogowych w Serwerowni sprawia, że systemy z podłogą podniesioną są idealną platformą dla dodatkowych urządzeń chłodzących, ponieważ optymalizują sterowanie przepływem powietrza w poszczególnych strefach lub szafach. W uproszczeniu Centra Danych uzyskują najlepsze zarządzanie przepływem powietrza przy użyciu gorących/zimnych korytarzy i nie ma lepszego sposobu na wdrożenie takiego systemu niż zastosowanie odpowiednio pełnych i perforowanych płyt podłogowych w odpowiednich strefach.

Wygląd zewnętrzny

Wreszcie, wielu twierdzi, że systemy podłóg podniesionych oferują lepszą estetykę niż napowietrzne korytka kablowe, ponieważ prowadzenie kabli pod podłogą zapewnia schludność i czystość wnętrza. Systemy okablowania napowietrznego często przebiegają pod oprawami oświetleniowymi, rzucając cień na miejsca pracy i szafy, a prowadzenie kabli pod podłogą sprawia, że cała Serwerownia jest jasna, czysta i schludna.
Chociaż z pewnością można argumentować zarówno za napowietrznymi korytami kablowymi, jak i systemami podłóg podniesionych, to podłogi podniesione pozostają nie bez powodu standardem branżowym. Oferują one elastyczność, skalowalność i dużo opcji zarządzania przepływem powietrza, które są po prostu niemożliwe w przypadku systemu napowietrznego.

W DCNART wraz ze specjalistami branży podłóg technicznych projektujemy i dobieramy rozwiązania, które oferuję bardzo wysoką jakość, elastyczność oraz komfort pracy.
