Przewodnik wyboru szaf i stojaków do DATA CENTER

DCNART / Aktualności / Data Center / Przewodnik wyboru szaf i stojaków do DATA CENTER

Choć tematyka szaf może nie wydawać się ekscytująca, produkty te są bardzo ważne w Data Center. Szafy lub stojaki służą do przechowywania serwerów, przełączników i innych komponentów IT. Występują w różnych rozmiarach i kolorach, przy czym w centrach danych najczęściej spotyka się czerń i biel.

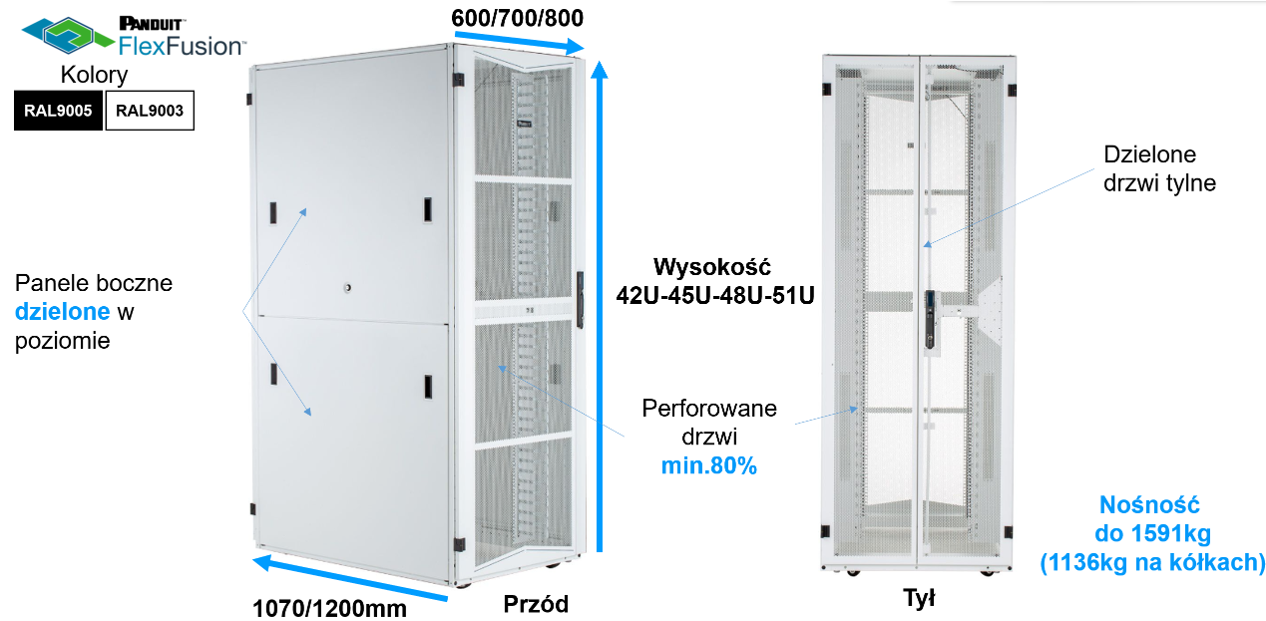

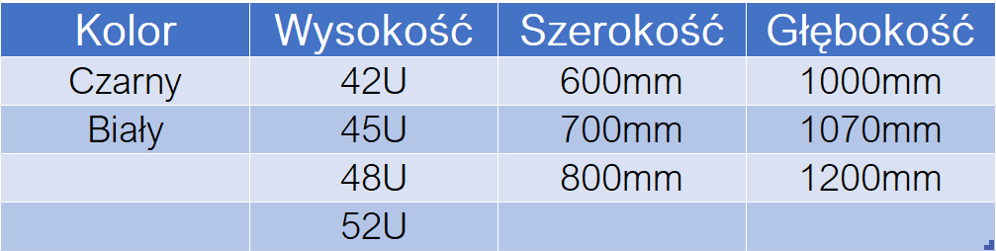

Chociaż na rynku dostępnych jest wiele różnych konstrukcji, udostępnione przez Nas produkty są najczęściej spotykane w DATA CENTER. Większość tych szaf można dostosować do wymiarów wymaganych przez projekt użytkownika.

Co zatem musimy wiedzieć aby poprawnie wybrać szafę?

Ogólnie rzecz biorąc, na wybór wpływają 3 czynniki.

  1. Kategoria sprzętu
  2. Typ urządzeń
  3. Liczba urządzeń
Kategoria sprzętu

Sprzęt IT ogólnie dzieli się na kilka rodzajów, m.in.:

  • Serwery
  • Przełączniki sieciowe
  • Urządzenia pamięci masowej
  • Zapory ogniowe
  • Balansery obciążenia

Istnieje również wiele innych kategorii.

Dla uproszczenia przy wyborze szerokości szafy sprzęt IT dzielimy na dwie główne kategorie:

1. Szafy komputerowe
Dla serwerów, pamięci masowej lub funkcji obliczeniowych wystarczy szafa o szerokości 600mm. Większość standardowych szaf jest zgodna ze standardem EIA-310D, co oznacza, że ​​ich szyny montażowe muszą mieć 19 cali. Zapewnia to kompatybilność z różnymi markami sprzętu, umożliwiając ich instalację w różnych typach szaf. Szafy komputerowe nie wymagają z przodu miejsca do organizacji kabli ponieważ całe przełączanie odbywa się z tyłu urządzeń.

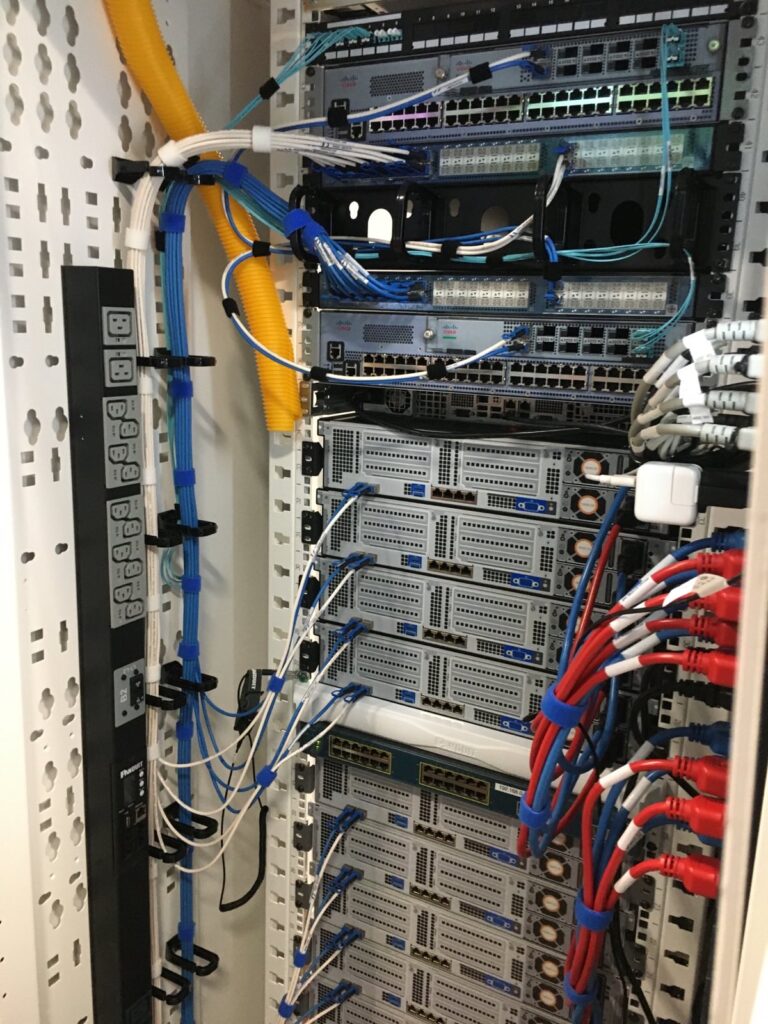

Tył szafy komputerowej

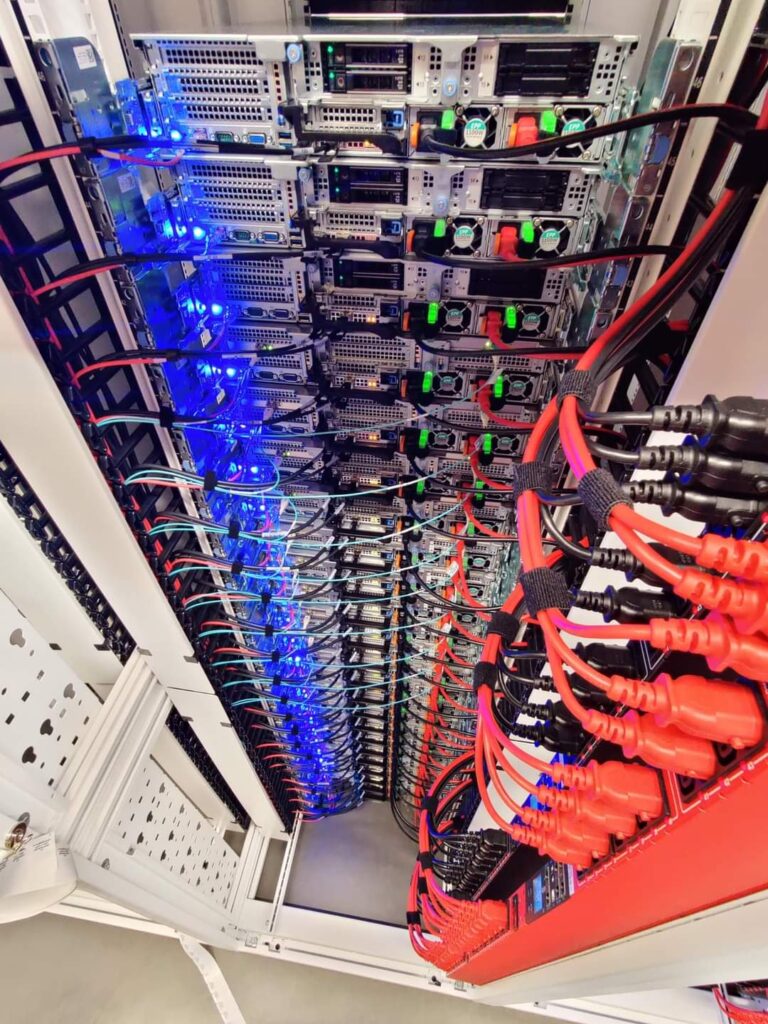

Tył szafy komputerowej

































2. Szafy sieciowe
Do obsługi dużej ilości kabli zazwyczaj wybieramy szerszą szafę o głębokości 800mm lub stojak z pionowymi organizerami, które przejmują rolę przechowania i organizacji kabli. Jak widać na poniższych zdjęciach, dodatkowa przestrzeń po każdej stronie szafy / stojaka umożliwia prowadzenie kabli w górę lub na boki, co ułatwia patchowanie.

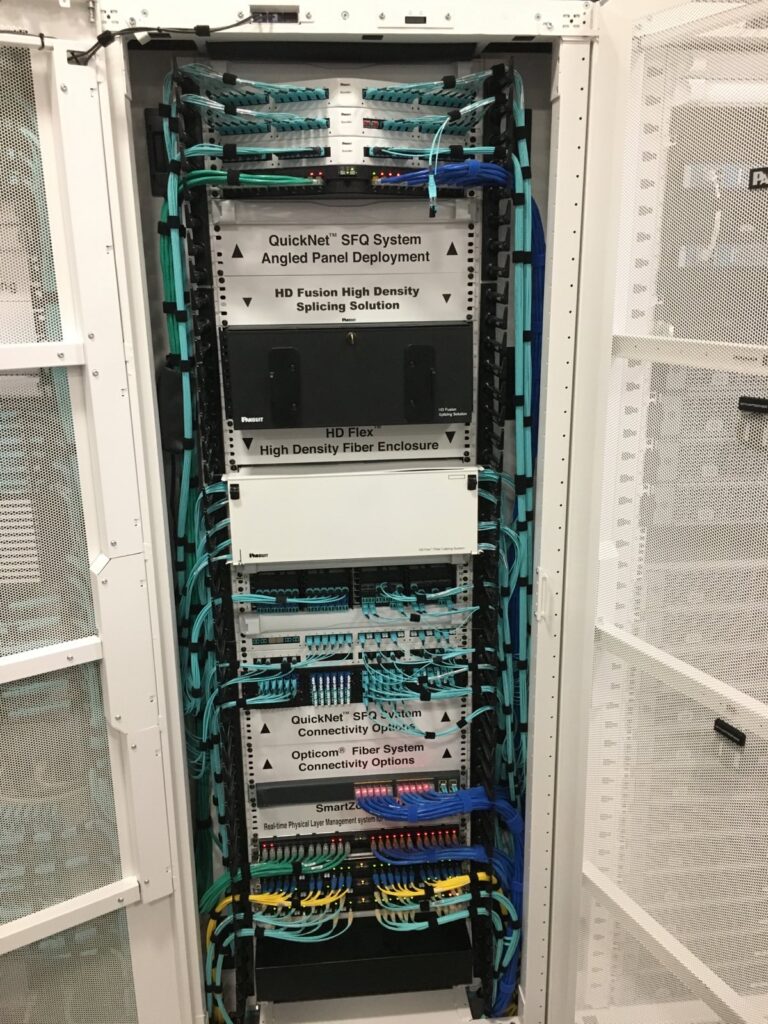

Szafa sieciowa

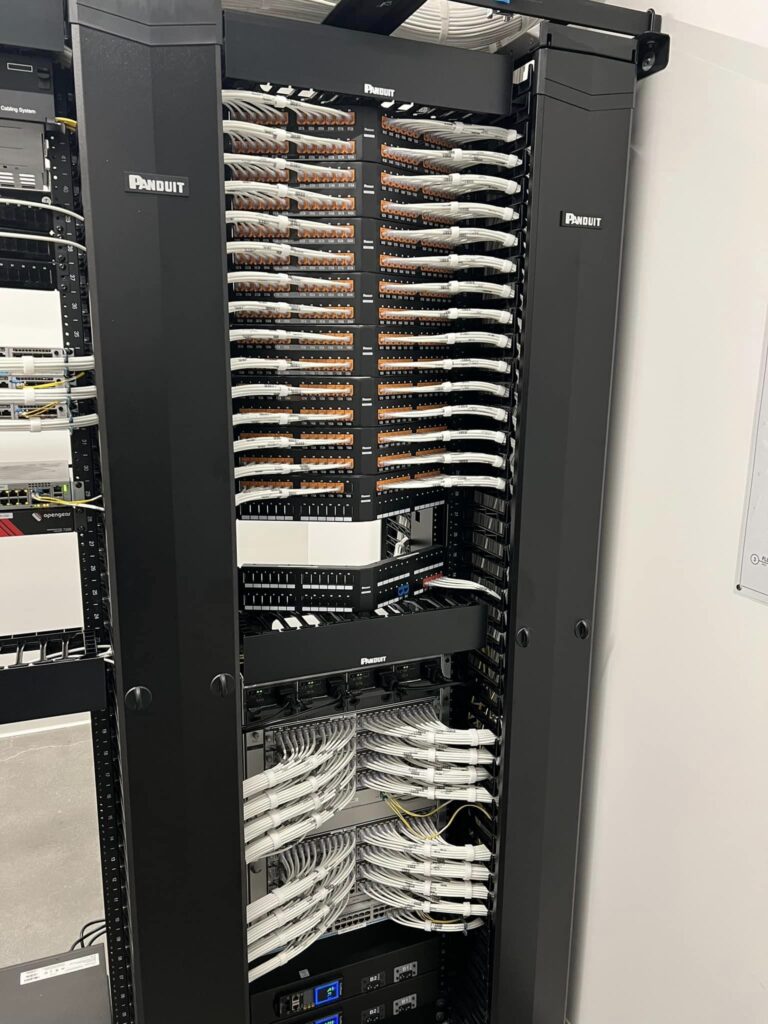

Stojak sieciowy z pionowymi organizerami





























W środowisku mieszanym to wolumen kategorii sprzętu powinien determinować rodzaj wybranych szaf. Na przykład, jeśli większość sprzętu w szafie to serwery i zapory sieciowe, można zastosować szafę o wysokości 600mm. Niestety nie ma sztywnych zasad, ale może to posłużyć jako wskazówka.

Wielu Klientów decyduje się na zastosowanie szaf o szerokości 800mm nawet wtedy gdy szafy będą pełniły rolę komputerowych. Takie podejście może sprawdzić się w mniejszych środowiskach gdzie Klient nie do końca jest świadomy jakim sprzętem będzie dysponował w dłuższej perspektywie czasowej. W dużych jednostkach natomiast szafy 800mm zabierają cenną przestrzeń, która może posłużyć do postawienia kolejnego racka 600mm i obsłużyć kolejny klaster serwerów. Pewnym złotym środkiem są szafy o szerokości 700mm, które oferują trochę więcej miejsca dla zarządzania kablami niż 600mm ale są mniejsze niż 800mm.

Kolejną kwestią jest zajętość płyt podłogowych. Płyty podłogowe mają wymiary 600mm x 600mm. Ogólną zasadą przy rozmieszczaniu szaf o szerokości 800mm jest użycie trzech jednostek do pokrycia 2400mm, co odpowiada czterem płytom podłogowym. Szafka o szerokości 600mm dopasowuje się do rozmiaru płyt podłogowych, co ułatwia zarządzanie. Podobnie możesz rozważyć szafę o głębokości 1200mm zamiast szafy o głębokości 1000mm ze względu na rozmiar płyt podłogowych. Nierównomierna zajętość płyt podłogowych może utrudniać otwieranie płyt w celu konserwacji i jest niekiedy nieakceptowalne pod względem estetycznym.

Typ urządzeń

Termin „typ” jest tu używany luźno, wskazując kategorię używanego sprzętu. Jeśli używasz wysokiej klasy przełączników w  głębokich obudowach, wówczas bardziej odpowiednia będzie głębsza szafa. Pamiętaj że całkowita głębokość sprzętu to jeszcze nie wszystko. Musisz wziąć poprawkę na montaż listw PDU, kabli zasilających i ewentualne patchcordy do zarządzania zasilaniem i monitorowaniem środowiska.

Dobra praktyką przed wyborem szafy jest dokładna weryfikacja montowanego sprzętu pod katem ciężaru oraz wysokości i głębokości. Zaleca się dodać do całkowitej głębokości urządzenia przynajmniej 15cm zapasu na zasilanie i okablowanie – przy czym nie jest to zasada a jedynie zalecenie. Mogą wystąpić aplikacje w których ta przestrzeń będzie potrzebna większa.  Zalecamy, aby przewody zasilające i sieciowe nie przylegały ściśle do tylnych drzwi i zapewniały wystarczającą przestrzeń do manewrowania.

Liczba urządzeń

Ze względu na dostępność różnych wymiarów szaf, najprostszym podejściem jest sprawdzenie sprzętu, który ma zostać zainstalowany, i wybranie szafy o większej pojemności. Dodatkowo przy określaniu liczby urządzeń należy wziąć pod uwagę następujące czynniki:

1. Planowanie przyszłości

Czy obecne wyliczenie jest na tyle dokładne, aby uwzględnić doraźne plany na kolejne trzy lata? Wymiana lub przeniesienie stojaków jest zazwyczaj trudne ze względu na ich objętość, szczególnie po poprowadzeniu kabli zasilających i sieciowych. Dlatego należy upewnić się, że w wyliczeniu uwzględniono kwestie dotyczące najbliższej przyszłej rozbudowy.

2. Bufor

Jest to często dyskutowany temat: ile miejsca na bufor jest potrzebne? Opinie są różne, niektórzy sugerują połowę, inni proponują 20 – 30% dodatkowej powierzchni. Na przykład, jeśli całkowite wykorzystanie przestrzeni wynosi 24U, niektórzy zalecają podwojenie go do 48U, podczas gdy inni twierdzą, że 42U (kolejna dostępna opcja od 30%) jest wystarczająca. Naszym zaleceniem jest przydzielenie co najmniej 20% przestrzeni buforowej na wszelkie „zapomniane” elementy i zarezerwowanie miejsca na elementy takie jak routery i modemy, których nie można zamontować.

3. Prześwit nad szafą

Często pomijanym czynnikiem jest całkowita wysokość prześwitu nad szafą do sufitu. Jeśli w Twojej lokalizacji znajdują się wiszące koryta kablowe, prowadnice światłowodów lub inne systemy, istnieje fizyczne ograniczenie wysokości. Dodatkowo, należy zwrócić uwagę także na wysokość i szerokość drogi transportowej do Serwerowni od wejścia do budynku aż do samego pomieszczenia – zdarzały się już przypadki w których trzeba było kuć ściany, żeby wprowadzić sprzęt do środka pomieszczenia.

Chociaż większość stojaków można zdemontować lub zmontować na miejscu, zwiększa to złożoność procesu wdrażania.

4. Obciążenie

Ostatnim i równie istotnym elementem jest całkowity ciężar urządzeń montowanych w szafie. W profesjonalnych zastosowaniach te mogą dochodzić do bardzo wysokich i niektóre modele szaf mogą takiego obciążenia nie przenieść. Zaleca się aby profesjonalna szafa komputerowa miała nośność min. 1500kg. Obecnie trendy wskazują, że w aplikacjach dla zastosowań AI należy spodziewać się dalszych wzrostów obciążeń i szafy muszą być przygotowane nawet na 2500kg obciążenia.

Jeżeli jesteś zainteresowany bezpośrednim zapoznaniem się z oferowanymi przez Nas rozwiązaniami szaf i stojaków to zapraszamy do naszego Centrum Szkoleniowego.

Konfigurator szaf znajdziesz tutaj.
