Trzy powody, dla których certyfikacja okablowania jest ważniejsza niż kiedykolwiek wcześniej

Za każdym razem, gdy kończysz instalację systemu okablowania strukturalnego, możesz zdecydować, czy chcesz go certyfikować. Wszystkie łącza w systemie powinny być w jakiś sposób przetestowane, aby upewnić się, że są prawidłowo podłączone, ale czy konieczne jest mierzenie i dokumentowanie wydajności każdego łącza?

Wszyscy dostawcy kabli twierdzą, że jeśli chcesz uzyskać długoterminową gwarancję na swoją instalację, certyfikacja jest wymagana. Istnieją również inne korzyści dla instalatora: ochrona w przypadku sporów, kontrola jakości, a nawet reputacja wśród klientów i konkurencji. Przyjrzyjmy się wartości certyfikacji dla projektów w różnych sytuacjach.

Czym jest certyfikacja okablowania?

Certyfikacja polega na podłączeniu urządzenia do każdego końca kabla, wykonaniu odpowiednich pomiarów i porównaniu tych pomiarów z limitami opisanymi w obowiązującej normie lub wymaganiami klienta. Jeśli wszystkie pomiary wypadną pomyślnie, zainstalowane łącze przejdzie pomyślnie certyfikację. Wyniki te są zazwyczaj dokumentowane w raporcie.

Testery certyfikacyjne są inwestycją, ale działają przez długi czas, więc ich koszt może być amortyzowany przez setki tysięcy – a nawet miliony – kabli. (Wykonawcy, którzy nie testują dużej ilości kabli, mogą uniknąć tego wydatku kapitałowego, wynajmując testery lub nawet zatrudniając firmy zewnętrzne do przeprowadzenia certyfikacji). Koszt robocizny związanej z przeprowadzeniem i udokumentowaniem testów zazwyczaj zwiększa o około 5% koszt typowej instalacji okablowania. Należy jednak pamiętać, że nawet podstawowe testy łączności lub mapy okablowania wymagają znacznego ułamka tych nakładów pracy, aby podłączyć i przetestować każde łącze

Jakie są standardy certyfikacji okablowania miedzianego?

Certyfikacja okablowania miedzianego to proces określania, czy zainstalowane okablowanie działa zgodnie z normami branżowymi. Na arenie międzynarodowej jest to Międzynarodowa Organizacja Normalizacyjna (ISO). ISO nazywa je „klasami”. Standardy okablowania są powiązane ze standardami sieciowymi, ale nie są z nimi tożsame.

Aby łącze okablowania mogło być certyfikowane, musi być zmontowane z komponentów (głównie kabli i złączy), które zostały certyfikowane pod kątem zgodności z odpowiednią normą. Testowanie zainstalowanego łącza ma kluczowe znaczenie dla zapewnienia, że kwestie wykonania nie wpływają znacząco na ogólną wydajność łącza.

Jakie są standardy certyfikacji światłowodów?

Podczas gdy certyfikacja miedzi wykorzystuje niewielką liczbę limitów wydajności łącza, istnieją trzy różne sposoby określania limitów w zainstalowanym okablowaniu światłowodowym.

– Odniesienie do standardów światłowodowych Instytutu Inżynierów Elektryków i Elektroników (IEEE) dla różnych zastosowań, na przykład 40GBASE-SR4. Normy te nie są jednak powszechnie stosowane przez instalatorów, ponieważ modernizacja do szybszych aplikacji w przyszłości wymagałaby ponownego przetestowania systemu pod kątem tych nowych limitów.

– Oblicz limity na podstawie specyfikacji ISO dla długości światłowodu i liczby złączy w łączu.

– Oblicz limity na podstawie specyfikacji producenta dla światłowodu i złączy. Te „zaprojektowane” limity są zazwyczaj bardziej rygorystyczne niż specyfikacje ISO i obsługują wysokowydajne (niskostratne) światłowody i złącza.

Kiedy wymagana jest certyfikacja okablowania

Jeśli zadanie wymaga certyfikacji okablowania i raportowania wyników, nie ma zbyt wiele miejsca na dyskusję. Niektórzy klienci wymagają pewności, jaką daje certyfikacja; inni mogą chcieć długoterminowej gwarancji (w wielu przypadkach 20 lat lub więcej) od dostawcy okablowania, której nie mogą uzyskać bez raportu z certyfikacji.

Gdy certyfikacja okablowania nie jest wymagana, nadal jest korzystna

Czy jest jakikolwiek powód, aby certyfikować zadanie, gdy specyfikacja zadania tego nie wymaga? Certyfikacja oferuje korzyści dla wykonawcy, nawet jeśli nie jest wymagana przez klienta. Zapewnia ubezpieczenie chroniące instalatora przed awariami produktu i przyszłymi sporami i dostarcza informacji potrzebnych do zapewnienia, że instalacje – i technicy – działają na najwyższym poziomie.

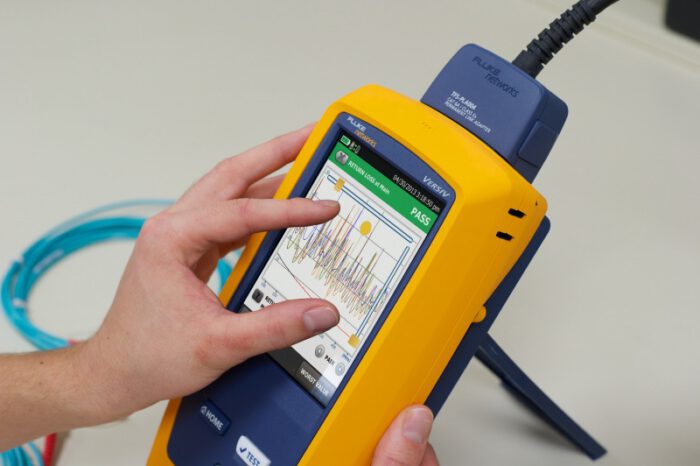

Fluke miernik DSX

Korzyści z certyfikacji dla wykonawcy okablowania

Wszyscy słyszeliśmy, że większość problemów z siecią wiąże się z okablowaniem. W przypadku pojawienia się takich problemów, klient prawdopodobnie zwróci się do Ciebie o pomoc w ich rozwiązaniu. Certyfikacja zapewnia znaczny poziom ochrony, jeśli coś pójdzie nie tak. Oto trzy powody, dla których certyfikacja okablowania jest ważniejsza niż kiedykolwiek wcześniej:

  • Dowód, że praca została wykonana prawidłowo. Problemy z okablowaniem mogą pojawić się od razu, gdy klient zacznie korzystać z nowego systemu i doświadczy problemów z siecią. Problemy mogą również pojawić się miesiące lub nawet lata później. Przełączniki sieciowe, routery i serwery są wymieniane wiele razy w okresie eksploatacji infrastruktury okablowania. Można liczyć na to, że każdy nowy sprzęt sieciowy będzie wymagał więcej od systemu okablowania (wymagania zawsze rosną wraz z upływem czasu). Jeśli to, co działało wcześniej, przestanie działać, wina prawdopodobnie spadnie na okablowanie, a ty zostaniesz wezwany na pomoc. Raporty certyfikacyjne mogą zapewnić ochronę poprzez udowodnienie, że praca została wykonana prawidłowo. Mogą one wykazać klientowi, że instalacja okablowania jest tak dobra, jak tego wymagano. Jeśli po sprawdzeniu okablowania okaże się, że jego wydajność nie odpowiada temu, co zostało zainstalowane i przetestowane, kosztowna naprawa może stać się źródłem przychodów.
  • Znajdowanie wadliwego okablowania. Niektórzy klienci lubią oszczędzać pieniądze, wybierając materiały wątpliwej jakości. W rzadkich przypadkach renomowany producent może wyprodukować partię marginalnego okablowania. Certyfikacja okablowania daje pewność, co jest instalowane, a nawet pozwala wychwycić problemy jeszcze przed rozpoczęciem prac. Testery takie jak Fluke Networks DSX CableAnalyzer™ zdiagnozują problem w złączach lub samym kablu. Jeśli dojdzie do sporu z klientem lub dostawcą, sporządzenie pozytywnego raportu certyfikacyjnego zazwyczaj go zakończy. A jeśli DSX zidentyfikuje okablowanie jako źródło problemu, większość producentów zaakceptuje wynik; jeśli pojawią się, aby zbadać problem, prawdopodobnie przyniosą ten sam tester.
  • Kontrola jakości: Producenci okablowania nie udzielą gwarancji bez dowodu certyfikacji. Jest to jedyny sposób na zapewnienie, że najlepsze praktyki instalacyjne są przestrzegane, a jakość pracy instalatora spełnia standardy. Jeśli posiadasz certyfikat, możesz bronić swojej pracy tak, jak robią to producenci. Możesz nawet wykorzystać certyfikację jako punkt odróżniający Cię od konkurencji. Dane dotyczące certyfikacji są również przydatne, jeśli chodzi o ocenę wydajności zespołu; mogą pomóc zidentyfikować najlepszych wykonawców i osoby wymagające dodatkowego szkolenia

Kiedy certyfikacja okablowania jest opłacalna?

Wielu profesjonalnych wykonawców zawsze uzyskuje certyfikaty – nie tylko z powodów, które już wymieniliśmy, ale także dlatego, że spójne podejście do każdego zadania prowadzi do wyższej jakości wszystkich zadań. Wyjaśnienie klientowi wartości certyfikacji może pozwolić na uwzględnienie jej w kosztorysie i wyeliminowanie konkurentów oferujących niższą jakość.

Nawet jeśli nie uda Ci się przekonać klienta, mamy nadzieję, że przekonaliśmy Ciebie: Ochrona i kontrola jakości, jakie zapewnia certyfikacja, sprawiają, że jest ona warta umiarkowanych kosztów. Jak powiedział nam wiele lat temu jeden z wykonawców: „Certyfikacja kabli jest jak czyszczenie zębów nicią dentystyczną: musisz czyścić tylko te, które planujesz zachować”.

Źródło: https://www.flukenetworks.com/blog/cabling-chronicles/cabling-certification
