Kategoria 6 vs. Kategoria 6A – zrozum prawdziwą różnicę

Każdy wie, że okablowanie z wykorzystaniem skrętki kategorii 6A oferuje wyższą wydajność niż kategorii 6, stąd litera „A”, która oznacza „wzmocniony” (z ang. augmented). Techniczne porównanie Kat. 6A z Kat. 6 pozwoli określić, która z nich jest odpowiednia dla konkretnych potrzeb i budżetu.

Drogowskaz kat6A

Okablowanie Kategorii 6

Okablowanie Kategorii 6 zostało zatwierdzone przez TIA (Telecommunications Industry Association) w 2002 roku, jedynie rok po Kat. 5e. W tym czasie Kategoria 5e, z częstotliwością pracy wynoszącą 100 MHz, obsługiwała gigabitowe prędkości transmisji do 100 metrów. Okablowanie Kat. 6 zwiększyło częstotliwość pracy do 250 MHz, jednak nadal było w stanie obsługiwać tylko prędkości gigabitowe. Po co więc wprowadzać takie okablowanie, jeśli obsługiwało ono taką samą prędkość transmisji? Zwłaszcza, że było ono mniej więcej o połowę droższe niż Kat. 5e, gdy pierwszy raz trafiło na rynek.

Podczas gdy zarówno Kat. 6, jak i Kat. 5e mogły obsługiwać prędkości gigabitowe, kable kat. 5e oferowały bardzo niewielki (jeśli w ogóle) zapas wydajności. W otoczeniu podatnym na zakłócenia, które wprowadza przesłuchy lub gdy kable muszą transmitować więcej danych, operatorzy sieci zmagali się z ograniczoną wydajnością Kat. 5e i związanymi z tym wyższymi bitowymi stopami błędów (BER). Większa przepustowość Kat. 6 i plastikowy separator oddzielający pary w celu poprawy wewnętrznych przesłuchów wyeliminowały te problemy. Co więcej, nieco większy przekrój żyły kat. 6 wynoszący 23 AWG w porównaniu do 24 AWG dla kat. 5e lepiej radził sobie z gromadzeniem się ciepła w zastosowaniach Power over Ethernet (PoE), które stawały się coraz bardziej powszechne w tamtym czasie wraz z wprowadzeniem IEEE 802.3af Typ 1 PoE, które zapewnia do 15W mocy i IEEE 802.3at Typ 2 PoE, które zapewnia do 30W. Z biegiem lat różnica w cenie znacznie spadła. Obecnie kat. 6 kosztuje zwykle tylko od 10% do 15% więcej niż kat. 5e.

Okablowanie Kategorii 6A

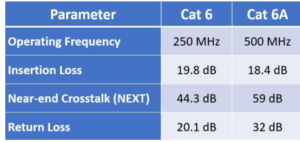

6 vs 6A parametry

Zatwierdzony przez standardy branżowe w 2009 roku, Kat. 6A „rozszerza” wydajność okablowania z wykorzystaniem skrętki, zapewniając dwukrotnie większą przepustowość, działając z częstotliwością 500 MHz, aby obsługiwać 10-gigabitowe prędkości transmisji do 100 metrów. Aby osiągnąć taką wydajność, skrętka Kat. 6A jest produkowana z większą precyzją, z mniejszymi tolerancjami i większym skrętem par, aby spełnić bardziej rygorystyczne specyfikacje kabli. Jak pokazano poniżej, tłumienność wtrąceniowa IL jest o 7% mniejsza, NEXT jest o 25% lepszy, a tłumienie sygnału odbitego RL jest o 37% większe dla Kat. 6A w porównaniu do Kat. 6.

Kat. 6 czy Kat. 6A – która jest potrzebna?

Wybór między Kat. 6 i Kat. 6A zależy od tego, jakie aplikacje mają być obsługiwane. Niektóre zainstalowane kable Kat. 6 mogą obsługiwać 10 Gigabitów na odległość od 35 do 55 metrów, ale konieczne będzie przeprowadzenie testów kwalifikacyjnych w celu zweryfikowania obsługi tych prędkości. Kable Kat. 6, a nawet niektóre kable Kat. 5e, mogą również obsługiwać prędkości 2,5 i/lub 5 Gigabitów na odległość 100 metrów, co jest wymagane w przypadku wdrożeń Wi-Fi 5 i wyższych. Ponownie jednak konieczne jest przeprowadzenie testów kwalifikacyjnych w celu zweryfikowania obsługi działania.

Tabela ryzykaZ kolei Kat. 6A obsługuje wszystkie prędkości do 10 Gigabitów na odległość do 100 metrów. Ponadto lepsza tłumienność wtrąceniowa kat. 6A zapewnia doskonałą obsługę 802.3bt PoE typu 3 (60W) i PoE typu 4 (90W). Ponieważ tłumienność wtrąceniowa rośnie wraz z temperaturą i odległością, używanie kabli kat. 6 dla wyższych poziomów mocy PoE może skutkować skróceniem długości łącza, nawet jeśli łącze ma obsługiwać tylko prędkości gigabitowe.

Podsumowując, kat. 6A jest uważana za najbardziej przyszłościowy typ okablowania i jest zalecana przez standardy branżowe dla wszystkich nowych wdrożeń, zapewniając spokój przy obsłudze najnowszych aplikacji LAN. Jeśli dysponujesz bardzo ograniczonym budżetem i potrzebujesz obsługiwać tylko prędkości gigabitowe i niższe poziomy PoE, bez planów wdrażania bardziej zaawansowanych aplikacji, Kat. 6 jest odpowiednią opcją.

Źródło: https://store.cablesplususa.com/cabling-insider-blog/Cat6VSCat6A/
