Instalacje PoE na zewnątrz: Co musisz wiedzieć

Power over Ethernet (PoE) to technologia, która umożliwia kablom Ethernet jednoczesne przenoszenie zasilania i danych za pomocą tego samego kabla sieciowego. PoE eliminuje potrzebę stosowania oddzielnych kabli do transmisji danych i zasilania, ponieważ wykorzystuje te same kable Ethernet Cat 5e, Cat 6, Cat 6A i Cat 8.

Jak działa PoE?

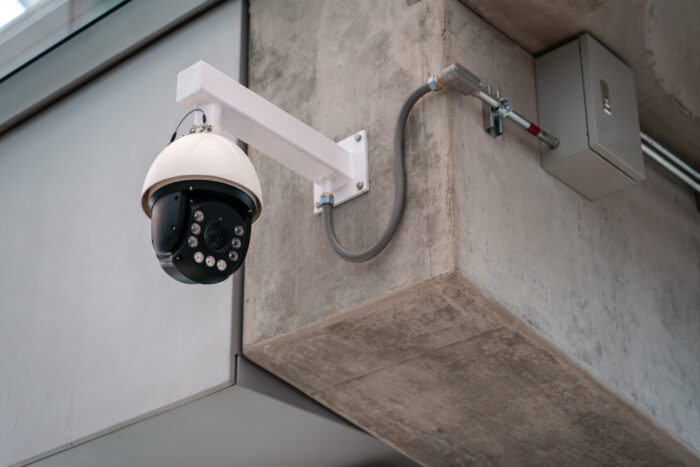

PoE zostało wprowadzone, aby zaoferować zasilanie dla urządzeń bezprzewodowych poprzez podłączenie do sieci LAN. Kabel Ethernet składa się z różnych przewodów, które przesyłają dane lub/i zasilanie. W przeszłości, przykładowo kamera bezpieczeństwa wymagała zarówno zasilania, jak i połączenia sieciowego przy użyciu dwóch różnych kabli. Jednak w przypadku urządzeń z obsługą PoE kamera będzie otrzymywać zasilanie i połączenia danych za pomocą jednego kabla. Dzięki czemu możliwe jest zmniejszenie czasu i kosztów instalacji, ponieważ nie jest wymagane przeciąganie dodatkowych przewodów zasilających i nie potrzeba osobnego źródła zasilania dla każdego urządzenia.

Korzyści wynikające z zastosowania PoE w warunkach zewnętrznych

Urządzenia takie jak kamery, telefony, routery, switche, przedłużacze, injectory i inne mogą wykorzystać PoE, aby wyeliminować potrzebę dodatkowych punktów dostępu do zasilania.
Wybór PoE ma następujące korzyści:

  • Zmniejszone koszty: PoE pozwala wyeliminować potrzebę stosowania oddzielnych kabli zasilających, zmniejszając czas i koszty związane z instalacją kabli elektrycznych o połowę. Co więcej, wybór PoE eliminuje potrzebę posiadania gniazdek AC, profesjonalnych elektryków i wydatków na konserwację podczas instalacji.
  • Szybka instalacja: PoE wymaga po prostu podłączenia kabla sieciowego do odpowiedniego urządzenia, aby dobrze funkcjonować.
  • Zwiększona elastyczność: Ponieważ urządzenia wykorzystujące PoE nie polegają na bliskości gniazdek elektrycznych, mogą być umieszczone tam, gdzie są najbardziej potrzebne i w razie potrzeby, można zmienić ich położenie. Jest to wygodne, ponieważ gniazdka elektryczne mogą być niedostępne lub nie mogą być zainstalowane na zewnątrz.
  • Zwiększone bezpieczeństwo: PoE wykorzystuje zasilanie o niskiej mocy do wykonywania zadań i dlatego stanowi niskie ryzyko zagrożenia elektrycznego. PoE ma również wbudowane protokoły bezpieczeństwa, które chronią sprzęt sieciowy przed nieprawidłową instalacją, przeciążeniem lub zwarciem.
  • Wysoka skalowalność: Nowe urządzenia mogą być dodawane do sieci w miarę potrzeb.

W przeciwieństwie do tradycyjnej komunikacji, takiej jak RS232 (punkt-punkt) lub RS485 (multi-drop), które są powolne i nieelastyczne, PoE to łatwa instalacja, niskie koszty utrzymania i bardziej opłacalny wybór.

Ochrona PoE w środowisku zewnętrznym

Instalując urządzenia w zewnętrznej sieci PoE, należy wziąć pod uwagę następujące kwestie:

  • Ochrona przed pyłem i wodą. Kod IP służy do klasyfikacji i oceny stopnia ochrony przed wodą i ciałami stałymi dla urządzeń elektrycznych i osłon mechanicznych z obudowami. IP69 oferuje najwyższą ochronę przed pyłem i wodą strumieniową. Pierwsza cyfra (6)oznacza stopień ochrony przed pyłem, natomiast ostatnia cyfra (9) oznacza ochronę przed wodą strumieniową.
  • Typ obudowy NEMA. Stopień ochrony obudowy urządzenia przed korozją. Waha się od 1 do 4X.
  • Ochrona przed promieniowaniem UV. Urządzenia spełniające normę PN-EN 60950-22 są wystarczająco odporne na degradację w wyniku działania promieni słonecznych oraz zostały przetestowane i zatwierdzone do użytku na zewnątrz.
  • Ochrona przed przepięciami i wyładowaniami atmosferycznymi. Przepięcia mogą uszkodzić wewnętrzne obwody urządzeń końcowych, a nawet dotrzeć i uszkodzić drogie urządzenia wewnętrzne. Aby chronić urządzenia PoE przed przepięciami na zewnątrz, należy zainstalować po dwa ochronniki przeciwprzepięciowe na każde urządzenie.

patchcord miedziany

Elastyczna implementacja dzięki PoE

PoE oferuje elastyczność w umieszczaniu urządzeń. W większości przypadków gniazdka elektryczne nie są dostępne w obszarach zewnętrznych; dlatego PoE zwalnia z tej bariery i umożliwia podłączenie zasilania danych za pomocą standardowego kabla Ethernet. Ponadto, PoE oferuje wdrożenie typu „plug-and-play”. Ze względu na uproszczoną instalację, PoE eliminuje potrzebę zatrudnienia profesjonalnego elektryka i skraca czas poświęcony na instalację. Wystarczy tylko podłączyć kabel Ethernet do odpowiedniego urządzenia. PoE oferuje elastyczność dzięki skalowaniu. Nowe urządzenia mogą być bezproblemowo dodawane do istniejącej sieci PoE.

Jakie urządzenia PD składają się na sieć zewnętrzną

Powered Device (PD) to urządzenie sieciowe zasilane przez PoE. Przykłady urządzeń PD w sieci zewnętrznej obejmują:

  • Kioski zewnętrzne
  • Punkty dostępu bezprzewodowego
  • Reklamy zewnętrzne, takie jak digital signage
  • Zewnętrzne kamery bezpieczeństwa PoE IP
  • Oświetlenie zewnętrzne, takie jak lampy sznurkowe, oświetlenia ścieżek i bezpieczeństwa, oprawy zewnętrzne itp.
  • Ekrany stosowane w transporcie, muzeach itp.

ikona PoE

Rodzaje urządzeń PoE do zastosowań zewnętrznych

Urządzenia PoE używane na zewnątrz i w trudnych warunkach powinny spełniać następujące kryteria:

  • Trwała metalowa obudowa
  • Szeroki zakres temperatur pracy od -40 do 75 °C
  • Stopień ochrony przed wodą IP67 lub wyższy

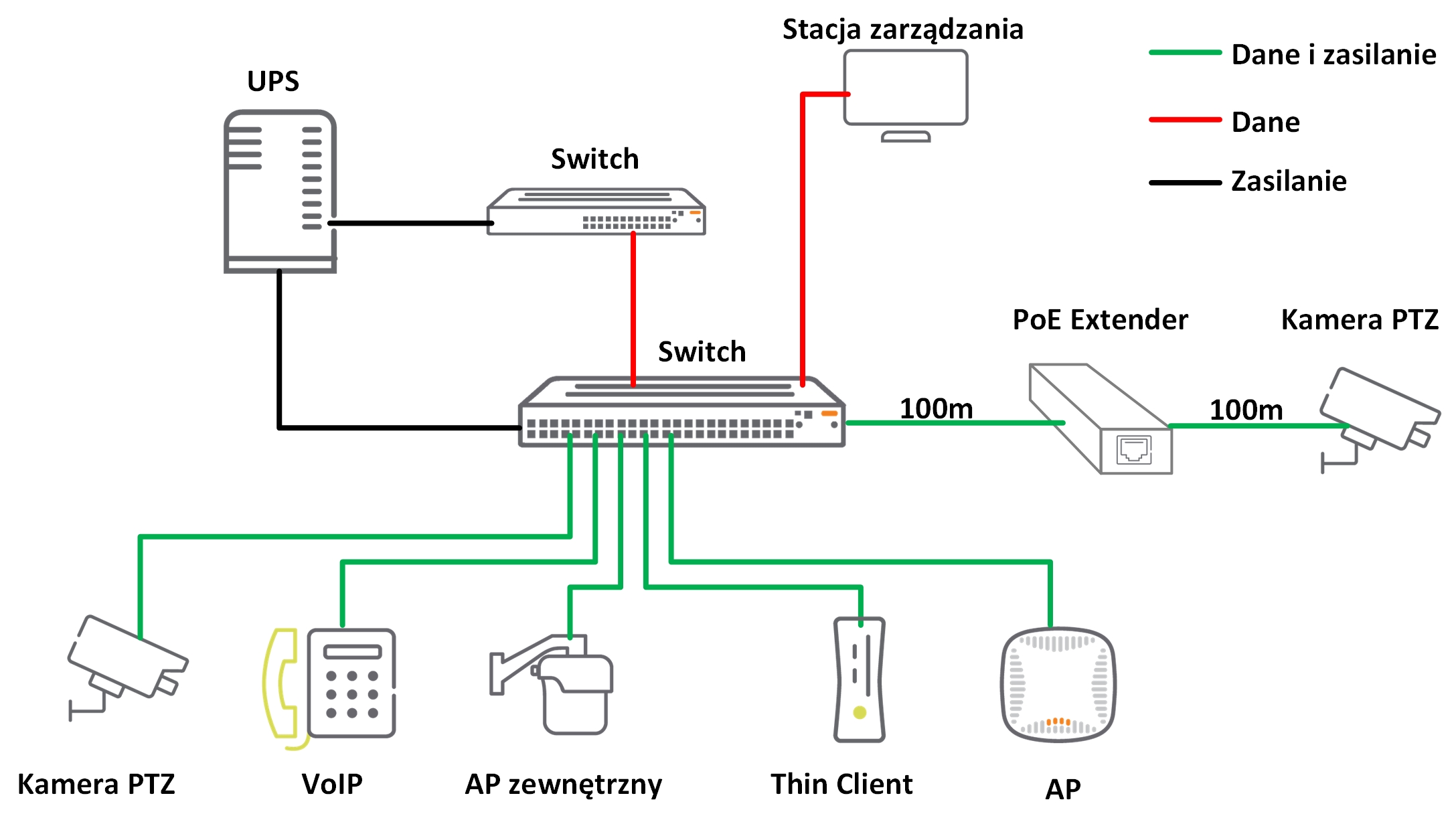

Poniżej przedstawiono najczęściej spotykane urządzenia PSE (Power Sourcing Equipment) i PD (Powered Devices), które spełniają wymagania dla zastosowań zewnętrznych:

  1. Outdoor PoE Injector: Injector, znany również jako midspan, służy do podłączenia urządzenia sieciowego obsługującego PoE do portu przełącznika LAN nie obsługującego PoE. Injector może umożliwić dostarczenie PoE do brzegowych urządzeń PoE za pomocą jednego kabla, zwalniając z konieczności stosowania nowego przełącznika.
  2. Zarządzany zewnętrzny przełącznik PoE: Podobny do zwykłych przełączników, ale mogą być zasilane przez PoE i mogą zapewniać zasilanie urządzeniom edge.
  3. Zewnętrzny PoE Extender: Pomagają powtarzać i rozszerzać PoE lub Ethernet na duże odległości.

Inne popularne urządzenia to kamery bezpieczeństwa IP zasilane technologią PoE, bezprzewodowe punkty dostępu (WAP) i inne.

Czym jest Industrial Hardening?

Urządzenia PoE mogą być podzielone na dwie kategorie; komercyjne i wzmocnione. Komercyjne urządzenia PoE może być idealnym wyborem ze względu na jego niezawodność i niski koszt. Jednak są mniej odpowiednie do trudnych warunków i są idealne dla biur i środowisk wewnętrznych.

Natomiast ich wzmocnione odpowiedniki są dobrze dostosowane do trudnych warunków z ekstremalnymi wahaniami temperatury, brudem i wilgocią. Są one zbudowane tak, aby wytrzymać trudne temperatury od -40 °F (-40 °C) do 167 °F (+75 °C) lub hałaśliwe środowiska narażone na wibracje. Hardened PoE jest zaprojektowany tak, aby sprostać wyzwaniom środowiska zewnętrznego i może być instalowany bez zbędnych obudów z kontrolą środowiska. Urządzenia Hardened PoE mogą być stosowane w systemach nadzoru, górnictwie węglowym, automatyce fabrycznej czy monitoringu skrzyżowań.

Aby chronić zewnętrzne obwody PoE przed przeciążeniem prądowym, zaleca się umieszczenie bezpiecznika czasowego na każdej linii I/O lub rury wyładowczej w poprzek linii I/O. Rura wyładowcza chroni przed wyładowaniami atmosferycznymi i może pochłonąć do 1000A udarów prądowych.

Power Over Ethernet - moc na nadajniku/odbiorniku według klasy PoE

Klasa 1Klasa 2Klasa 3Klasa 4Klasa 5Klasa 6Klasa 7Klasa 8
PSE4 W7 W15.4 W30 W45 W60 W75 W90 W
PD3.84 W6.49 W13 W25.5 W40 W51 W62 W71.3 W

Przedstawiona powyżej tabela pokazuje jaka moc jest przekazywana przez urządzenie generujące zasilanie, a jaka moc jest odbierana przez urządzenie zasilane. Oferowana moc przez zasilanie PoE w wyższych klasach wystarczy nawet do zasilania laptopa czy rzutnika.

Podsumowanie

Podsumowując, zasilanie z PoE na zewnątrz to skuteczne i ekonomiczne rozwiązanie dla instalacji sieciowych, które pozwala na zasilanie i przesyłanie sygnału jednym przewodem Ethernet. Jednak, należy zastosować odpowiednie urządzenia i kable, aby zapewnić niezawodność i bezpieczeństwo zasilania w zmiennych warunkach atmosferycznych. Należy także pamiętać o stosowaniu urządzeń zabezpieczających, takich jak przepięciowe zabezpieczenia sieci, aby zapewnić ochronę przed uszkodzeniami spowodowanymi przez zmiany napięcia.
