z cyklu (AIS) Akademia Projektowania Sieci DCNart
Return Loss nie jest nowym parametrem, ale dzisiaj staje się niezwykle ważny, kiedy to sieci globalnie zaczynają wykorzystywać aplikacje działające na wszystkich czterech parach skrętki miedzianej.
Wcześniej, kiedy stosowano 10Base-T lub 100Base-T aplikacje te wykorzystywały do transmisji tylko po dwie pary – jedna para wysyłała dane a druga odbierała. Dzisiaj to co innego np. 1000Base-T wykorzystuje wszystkie cztery pary i każda z nich zarówno nadaje jak i odbiera.
Protokoły sieciowe od 1000Base-T w górę są znacznie bardziej złożone i podatne na zakłócenia niż ich poprzednicy.
Return Loss

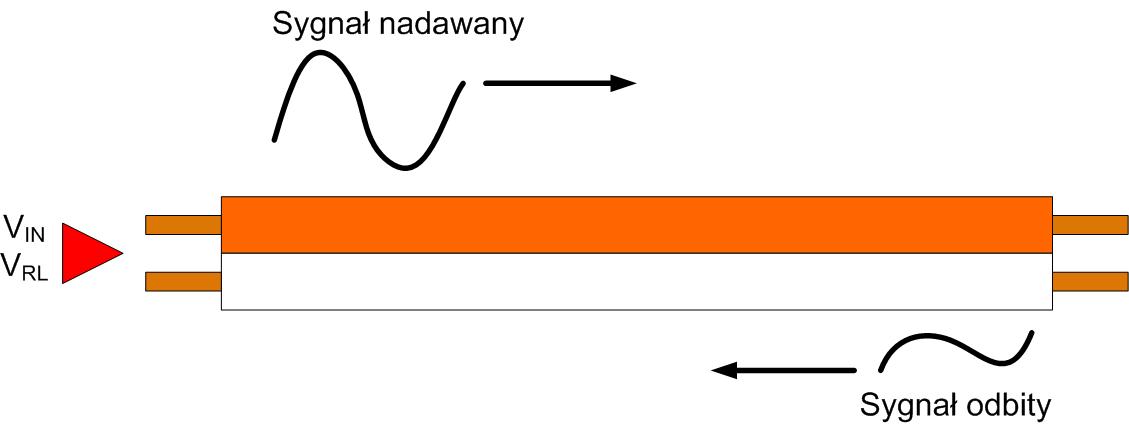

Return Loss w prostych słowach jest sumą energii odbitych która wraca w postaci szumu do nadajnika – coś jak echo. Łatwo zgadnąć, że skoro każda para zarówno odbiera jak i nadaje to wszelkie odbicia powodują zakłócenia w sygnale użytecznym.
Przyczyny
Istnieją dwie główne przyczyny powstawania odbić w torze transmisyjnym – nieciągłości oraz niedopasowania impedancji.
Nieciągłości powstają w każdym miejscu, w którym dochodzi do połączeń lub innych defektów m.in.:
- Żyła kabla z nożem w gnieździe
- Żyła kabla z nożem we wtyku
- Gniazdo – wtyk
- Nieprawidłowe zgięcie kabla
- Uszkodzenie fizyczne kabla
W momencie, kiedy sygnał użyteczny trafia na jedną z powyższych barier to następuje odbicie RL.
| UWAGA: Aby wyeliminować niedoskonałość połączeń podczas terminowania gniazd i wtyków należy stosować najlepsze praktyki instalatorskie oraz narzędzia, które minimalizują wpływ człowieka na jakość uzyskanych połączeń! |
Niedopasowania impedancji możemy rozpatrywać w skali mikro i makro i oba są tak samo ważne.
Niedopasowania makro są najczęściej związane z komponentami np. różnica w impedancji pomiędzy kablem systemowym a kablami krosowymi.
Niedopasowania mikroimpedancji zazwyczaj dotyczą kabla systemowego i zależą głównie od przyjętej przez producentów tolerancji produkcyjnej. Wpływ tutaj mają m.in. zastosowany materiał izolacyjny, średnica miedzi, średnica izolacji, wycentrowanie żyły miedzianej w izolacji oraz precyzja skrętu dwóch żył ze sobą. Jeżeli którykolwiek lub wszystkie te elementy różnią się podczas procesu produkcji to impedancja będzie się zmieniała wzdłuż długości. Te mikrozmiany impedancji będą małe, ale wpływają na sygnały o wysokich częstotliwościach używane przy szybkich aplikacjach dodając skumulowane odbicia do toru transmisyjnego.
