Organizacja kabli w szafie rack: 10 najczęstszych błędów i jak ich uniknąć

W skrócie: bałagan w szafie rack to nie problem estetyczny, tylko operacyjny: wydłuża każdą awarię, blokuje przepływ powietrza i prowadzi do przypadkowych rozłączeń. 10 najczęstszych błędów to: krosówki o złej długości, brak organizatorów, trytytki zaciśnięte na wiązkach, zasłonięte wloty powietrza, krosowanie na skos przez pole krosowe, brak etykiet, wspólne wiązki zasilania i skrętki, przypadkowe krosowanie bez planu portów, zbyt duże wiązki przy PoE oraz nieaktualna dokumentacja. Norma EN 50600-2-4 podaje przy tym proste reguły projektowe: 1U organizatora poziomego na każde 1U paneli krosowych, pojemność organizatorów pionowych dwukrotnie większa niż przekrój kabli przy pełnym obsadzeniu szafy, szerokość szafy krosowej minimum 800 mm, a w klasach dostępności 3 i 4 obowiązkowa przestrzeń na zapas krosówek z kontrolą promienia gięcia. Twardą granicę wielkości wiązki stawia norma instalacyjna EN 50174-2: nie więcej niż 24 kable.

Dlaczego porządek w szafie to nie kosmetyka

Konsekwencje bałaganu w szafie są policzalne i wychodzą zawsze w najgorszym momencie. Po pierwsze, czas usuwania awarii: w szafie, w której nie widać, dokąd biegnie kabel, samo zlokalizowanie właściwego połączenia potrafi trwać dłużej niż naprawa. Po drugie, ryzyko: wyciąganie jednej krosówki ze splątanej wiązki kończy się szarpnięciem sąsiednich wtyków, a norma EN 50600-2-4 wprost wymaga, żeby zarządzanie kablami krosowymi zapobiegało przypadkowemu rozłączeniu połączeń podczas prac przy sąsiednich portach. Po trzecie, chłodzenie: wiązki zwisające za urządzeniami blokują wyloty gorącego powietrza i podnoszą temperaturę pracy sprzętu. Po czwarte wreszcie, parametry transmisyjne: zgniecione i załamane kable potrafią oblać pomiary certyfikacyjne, których wymaga gwarancja systemowa producenta.

10 najczęstszych błędów w organizacji kabli

1. Krosówki o złej długości. Kabel 2 m do portu obok oznacza 1,8 m zapasu, który musi gdzieś wisieć. Kilkadziesiąt takich zapasów to firana zasłaniająca panele. Długości dobiera się do realnej trasy przez organizatory, w 2-3 typowych krokach długości na szafę, a nadmiar wraca do magazynu.

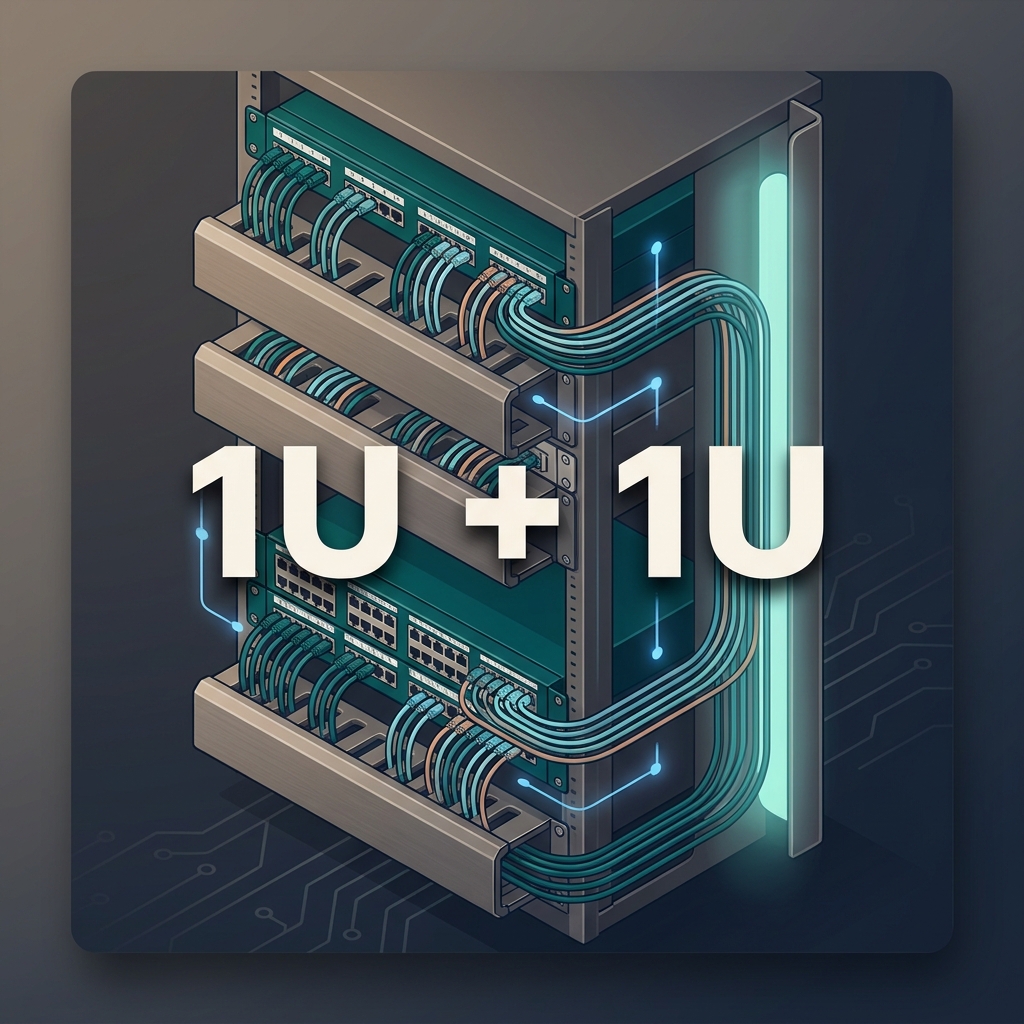

2. Brak organizatorów poziomych i pionowych. EN 50600-2-4 zaleca w typowych instalacjach 1U organizatora poziomego na każde 1U paneli krosowych, a przy dużej gęstości rozwiązania niezajmujące U (prowadzenie w kanałach pionowych). Organizatory pionowe powinny mieć według tej samej normy pojemność co najmniej dwukrotnie większą niż pole przekroju wszystkich kabli przy pełnym obsadzeniu szafy, bo wiązka rośnie z każdą rozbudową.
3. Trytytki zaciśnięte do oporu. Zbyt mocno zaciśnięta opaska zgniata skrętkę i pogarsza jej parametry (przesłuchy, dopasowanie), a przy światłowodach powoduje wzrost tłumienia przez mikrozgięcia, w skrajnym przypadku trwałe uszkodzenie włókna. EN 50174-2 wymaga stosowania technik montażu, które eliminują naprężenia kabla, i wymienia wśród ich źródeł wprost zbyt mocno zaciągnięte wiązki. Do kabli krosowych i wiązek w szafie właściwe są opaski wielorazowe na rzep, zaciągane bez naprężenia; opaski zaciskowe zostają dla tras stałych, zapinane luźno, żeby wiązką dało się poruszać.
4. Zasłonięte wloty i wyloty powietrza. Sprzęt chłodzi się w osi przód-tył, a EN 50600-2-4 zabrania układania krosówek w miejscach, w których ograniczałyby przepływ powietrza chłodzącego do urządzeń. Wiązka kabli oparta o tył serwera działa jak zatkany wydech: temperatura rośnie, wentylatory przyspieszają, pobór energii idzie w górę.
5. Krosowanie na skos przez pole krosowe. Kabel poprowadzony po przekątnej przez fronty paneli blokuje dostęp do portów, które mija. Każda krosówka powinna biec z portu w bok do organizatora pionowego, pionem w górę lub w dół i dopiero na docelowej wysokości do portu. Przy dużej gęstości połączeń pomagają też panele skośne, które kierują kable wprost do kanałów pionowych bez organizatorów poziomych.
6. Brak etykiet na obu końcach. Kabel bez etykiety to przyszła zagadka: „dokąd to idzie?” rozwiązywana szarpaniem. Każde łącze i każda krosówka dostaje identyfikator zgodny z dokumentacją, po obu końcach. Jak to zorganizować systemowo, opisujemy w artykule o etykietowaniu okablowania.
7. Zasilanie i skrętka w jednej wiązce. Kable zasilające prowadzone razem z transmisyjnymi to źródło zakłóceń; wymagania separacji okablowania informatycznego od energetycznego określa norma instalacyjna EN 50174-2 w rozdziale 6. Nie jest to jedna liczba: minimalny odstęp A wylicza się jako iloczyn odstępu bazowego S (zależnego od klasy segregacji kabla i rodzaju koryta) oraz współczynnika P (zależnego od liczby obwodów zasilających). Dla kabla Kat.6A prowadzonego bez przegrody S wynosi 50 mm, więc przy dwóch obwodach wychodzi 10 mm, a przy dwudziestu już 100 mm; w szczelnym korycie stalowym o ściance grubszej niż 1,5 mm odstęp może zejść do zera. W szafie praktyczna zasada jest prosta: zasilanie jedną stroną (do pionowych listew PDU), okablowanie transmisyjne drugą, a przecięcia obu tras pod kątem prostym.
8. Krosowanie bez planu portów. Jeżeli każdy kolejny link ląduje w pierwszym wolnym porcie, po 2 latach nikt nie wie, co jest czym. Plan przypisania portów (które zakresy dla których systemów), konsekwentne kolory krosówek według funkcji i zasada „jedna zmiana = jeden wpis w dokumentacji” kosztują niewiele, a utrzymują szafę czytelną przez lata.
9. Zbyt duże wiązki, zwłaszcza przy PoE. EN 50173-1 zwraca uwagę, że w gęstych wiązkach kabli zasilanych zdalnie temperatura wewnątrz wiązki rośnie i może degradować parametry transmisyjne. Im więcej urządzeń zasilanych przez PoE i im wyższe moce, tym mniejsze powinny być wiązki i tym luźniej mają być spięte. Górną granicę stawia europejska norma instalacyjna: EN 50174-2 (pkt 5.3.5.3.1) mówi wprost, że wiązka nie może zawierać więcej niż 24 kable. Kryterium cieplne ta norma wiąże z temperaturą bezwzględną: suma temperatury otoczenia i przyrostu od zasilania zdalnego ma nie przekraczać 60 stopni Celsjusza, a sam przyrost dla wiązki 24 kabli to według jej tabel około 4,5 do 9 stopni, zależnie od kabla i sposobu prowadzenia. Amerykańskie wytyczne TIA TSB-184-A podają ten sam limit 24 kabli, ale kryterium stawiają inaczej: przyrost temperatury w środku wiązki nie wyższy niż 15°C ponad otoczenie.
10. Nieaktualna dokumentacja i zapas „gdzieś tam”. Przestrzeni na zapas wymagają obie normy: EN 50174-2 nakazuje przewidzieć miejsce na pętle serwisowe kabli, a EN 50600-2-4 przy klasach dostępności 3 i 4 wymaga łatwo dostępnego miejsca na zapas krosówek z kontrolą promienia gięcia. W praktyce zapas ląduje upchnięty na dnie szafy razem z nieużywanymi kablami sprzed lat. Martwe kable się usuwa, zapasy przechowuje w przeznaczonym na to miejscu, a każda zmiana połączeń trafia do dokumentacji tego samego dnia.

Promienie gięcia: granica, za którą kabel przestaje spełniać normę

Każdy kabel ma minimalny promień gięcia określony przez producenta, a systemy prowadzenia kabli i szafy muszą według EN 50600-2-4 zapewniać jego kontrolę (stąd wyprofilowane prowadnice i narożniki w porządnych organizatorach). Gdy instrukcji producenta brakuje, wartości zastępcze podaje EN 50174-2: promień nie mniejszy niż 50 mm, a jeżeli iloczyn wychodzi większy, to czterokrotność średnicy kabla dla 4-parowej skrętki, ośmiokrotność dla pozostałych kabli metalowych i dziesięciokrotność dla światłowodów oraz kabli koncentrycznych. Kable instalacyjne wymagają zwykle większych promieni gięcia niż krosowe (w wartościach bezwzględnych, choćby dlatego, że są grubsze) i to pod nie projektuje się trasy oraz przestrzenie w szafach. Przy światłowodach EN 50173-1 zaleca stosowanie włókien jednomodowych o obniżonej wrażliwości na zgięcia (w normie oznaczanych jako kategoria B6_a, w nazewnictwie IEC 60793-2-50 B-657, odpowiednik ITU-T G.657) wszędzie tam, gdzie kabel ma pracować z promieniami gięcia poniżej 25 mm. Ostre załamanie skrętki objawia się pogorszeniem parametrów na pomiarach, załamanie światłowodu rosnącą tłumiennością, a oba wychodzą dopiero przy odbiorze albo, gorzej, przy szukaniu przyczyny problemów z siecią.

Jak uporządkować istniejącą szafę: plan na jedno okno serwisowe na panel

Porządkowanie działającej szafy robi się etapami, nie „wielkim sprzątaniem” z odłączeniem wszystkiego naraz:

1. Inwentaryzacja. Mapa obecnych połączeń port-port (przy większych instalacjach pomagają narzędzia do mapowania połączeń, np. system RapidID, którym identyfikuje się oba końce kabla bez szarpania wiązek).
2. Projekt stanu docelowego. Plan portów, kroki długości krosówek, kolory według funkcji, rozmieszczenie organizatorów; jeżeli brakuje 1U na organizatory, część paneli trzeba przenieść.
3. Zakupy w komplecie. Krosówki we właściwych długościach i kolorach, organizatory, opaski na rzep, etykiety. Porządkowanie „z tego, co jest” kończy się połowicznie.
4. Realizacja panel po panelu. Jedno okno serwisowe = jeden panel: rozłączenie, przełożenie przez organizatory, nowe krosówki, etykiety, wpis do dokumentacji. Ryzyko ograniczone do kilkunastu portów naraz.
5. Utrwalenie standardu. Spisana instrukcja krosowania (pół strony wystarczy) i egzekwowanie jej przy każdej zmianie, także wobec zewnętrznych serwisantów.

Standard na przyszłość: reguły, które się bronią

W nowych instalacjach organizacja kabli zaczyna się na etapie projektu, nie po montażu. Sprawdzone reguły: szafy dystrybucyjne w szerokości minimum 800 mm z kanałami pionowymi (dla szaf krosowych to wymóg EN 50600-2-4, z zaleceniem, żeby było szerzej), 1U organizatora na 1U paneli (albo panele skośne przy dużej gęstości), krosówki w 2-3 długościach i kolorach według funkcji, opaski na rzep, osobne strony szafy dla zasilania i transmisji, etykieta na każdym końcu kabla i dokumentacja prowadzona na bieżąco. To wszystko są elementy, które audytor widzi w 5 minut po otwarciu drzwi szafy i które odróżniają instalację utrzymywalną od takiej, którą za 3 lata trzeba będzie układać od zera.

Najczęstsze pytania o organizację kabli w szafie

Rzepy czy trytytki do kabli w szafie?

Do kabli krosowych i wiązek wewnątrz szafy: opaski wielorazowe na rzep, bo nie zgniatają kabli i pozwalają rozbudowywać wiązki. Opaski zaciskowe nadają się do tras stałych, ale zapinane luźno; zaciśnięta do oporu trytytka deformuje skrętkę i pogarsza jej parametry transmisyjne, a przy światłowodzie podnosi tłumienie przez mikrozgięcia, w skrajnym przypadku uszkadzając włókno.

Ile organizatorów potrzeba w szafie?

Praktyczna reguła z EN 50600-2-4: 1U organizatora poziomego na każde 1U paneli krosowych, a przy dużej gęstości prowadzenie pionowe niezajmujące U (np. panele skośne plus kanały pionowe). Organizatory pionowe dobiera się z pojemnością co najmniej dwukrotnie większą niż przekrój kabli przy pełnym obsadzeniu szafy.

Jak dobrać długość kabli krosowych?

Do realnej trasy: z portu do organizatora pionowego, pionem i do portu docelowego, z małym luzem, bez pętli zapasu. W praktyce wystarczają 2-3 długości na szafę dobrane do jej wysokości; kabel „uniwersalny 3 m” do wszystkiego to główny składnik firany przed panelami.

Czy duże wiązki kabli szkodzą?

Przy zasilaniu przez PoE tak. EN 50174-2 (pkt 5.3.5.3.1) nie dopuszcza wiązek większych niż 24 kable, a EN 50173-1 wskazuje, że temperatura wewnątrz gęstej wiązki rośnie i może degradować parametry transmisyjne. Kryterium europejskie to suma temperatury otoczenia i przyrostu nie większa niż 60 stopni Celsjusza, amerykańskie TSB-184-A dokłada przyrost do 15°C ponad otoczenie. Duża, ciasno spięta wiązka utrudnia też wymianę pojedynczego kabla i kontrolę promieni gięcia.

Od czego zacząć porządkowanie zaniedbanej szafy?

Od inwentaryzacji połączeń i projektu stanu docelowego, nie od rozpinania kabli. Potem komplet materiałów (krosówki we właściwych długościach, organizatory, rzepy, etykiety) i realizacja panel po panelu w oknach serwisowych, z dokumentacją uzupełnianą na bieżąco.
