Instalacja okablowania strukturalnego to proces wymagający dokładności, doświadczenia i dobrej organizacji pracy. Ten artykuł stanowi kompletny przewodnik dla wykonawców — od analizy dokumentacji po testy odbiorcze i przygotowanie pełnej dokumentacji powykonawczej. Wszystko zgodnie z obowiązującymi normami i dobrymi praktykami instalacyjnymi.
Każda instalacja powinna zaczynać się od weryfikacji dokumentacji projektowej. To moment, w którym należy upewnić się, że projekt zawiera wszystkie niezbędne informacje: rozmieszczenie punktów logicznych, rodzaje kabli, przebieg tras oraz dokładny opis szaf i paneli. Przed rozpoczęciem prac sprawdź, czy dokumentacja jest kompletna i spójna. Jeśli zauważysz braki, niejasności lub sprzeczności, zgłoś to projektantowi lub inwestorowi. Norma PN-EN 50174-1 wymaga, aby wykonawca dokonał analizy dokumentacji przed rozpoczęciem instalacji.
Po zapoznaniu się z projektem należy przystąpić do planowania tras kablowych. Na tym etapie kluczowe jest ustalenie przebiegu koryt, peszli i kanałów kablowych. Zadbaj o separację tras logicznych i zasilających, zgodnie z PN-EN 50174-2, oraz o odpowiednie chłodzenie dla szaf rackowych.
To także moment, by sprawdzić sposób zaplanowanego krosowania w szafach. Wiele projektów pomija ten aspekt, co później prowadzi do bałaganu i problemów serwisowych. Warto już teraz ustalić metodykę prowadzenia patchcordów i ich oznaczeń.
Przed rozpoczęciem układania kabli przygotuj fizyczną infrastrukturę. Zamontuj koryta, uchwyty i przepusty kablowe, zwracając uwagę na kolizje z innymi instalacjami. Upewnij się, że miejsca planowanych przejść przez ściany i stropy są przygotowane zgodnie z wymaganiami ochrony przeciwpożarowej.
Układanie kabli to jeden z najbardziej czasochłonnych etapów instalacji. Kable prowadź z zachowaniem minimalnego promienia gięcia określonego przez producenta. Zachowaj zapas kabla – zarówno przy gniazdach, jak i w szafach.

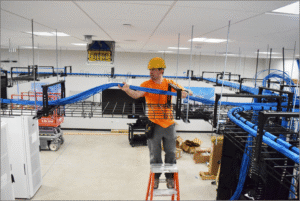

Zanim wprowadzisz kable do szaf, zadbaj o porządek. Organizuj wiązki kablowe – czyli uporządkuj je równolegle i spinaj rzepami. Dzięki temu kable zachowają estetyczny układ, a praca serwisowa w przyszłości będzie prostsza i bezpieczniejsza.
Po zakończeniu układania kabli zabezpiecz wszystkie przejścia przez ściany i stropy odpowiednimi systemami ogniochronnymi.
Szafy rackowe to serce każdej instalacji. Upewnij się, że są stabilnie zamontowane, wypoziomowane i mają zapewnioną wentylację. Wykonaj połączenia wyrównawcze zgodnie z PN-EN 50310.
Po zakończeniu montażu rozpocznij krosowanie – czyli łączenie kabli z panelami i urządzeniami aktywnymi za pomocą patchcordów. Krosowanie powinno być przemyślane, metodyczne i zgodne z planem. Unikaj prowadzenia kabli „na skróty” – utrudnia to późniejszą obsługę.
Podczas wykonywania krosowania zastosuj system mapowania połączeń np. RapidID. Dzięki temu pozostanie po Tobie czytelna dokumentacja, pokazująca, co z czym zostało połączone.
Montaż gniazdek to etap, w którym instalacja spotyka się z użytkownikiem końcowym. Od poprawności wykonania tego kroku zależy zarówno estetyka, jak i niezawodność całej sieci.
Gniazda logiczne należy montować na odpowiedniej wysokości, zgodnie z dokumentacją projektową oraz ergonomią miejsca pracy. Każde gniazdo powinno być opisane zgodnie z systemem identyfikacji przyjętym w projekcie (TIA-606-D), tak aby łatwo było określić, do jakiego portu w szafie dystrybucyjnej jest przypisane.
Przy terminowaniu przewodów zwróć uwagę, aby zachować odpowiednią kolejność par i nie przekraczać dopuszczalnej długości odizolowania przewodów oraz rozplotu par. Używaj tylko dedykowanych narzędzi do danego typu modułów.
ProTip💡- używaj takich rozwiązań, które terminują wszystkie żyły jednocześnie z taką samą siłą i pod takim samym kątem, niezależnie od tego, w jakiej formie jesteś. To zapewni Ci zawsze najlepsze połączenia żyły z nożem gniazda i dodatkowo powtarzalne parametry pomiarowe.

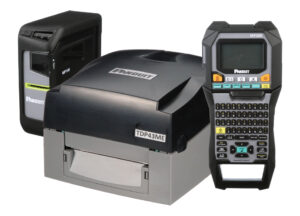

Etykietowanie to kluczowy element każdej profesjonalnej instalacji okablowania strukturalnego. Poprawne i trwałe oznaczenia zapewniają przejrzystość całego systemu oraz ułatwiają jego eksploatację, serwis i rozbudowę.
Każdy kabel, zarówno po stronie gniazda, jak i panelu krosowego, powinien być oznaczony w sposób trwały, zgodnie z przyjętym w projekcie systemem oznaczeń. Stosuj etykiety odporne na ścieranie, wilgoć i promieniowanie UV. Norma ANSI/TIA-606-D precyzyjnie opisuje sposób etykietowania kabli, paneli, gniazd i urządzeń aktywnych.
Wszystkie szafy dystrybucyjne, panele krosowe oraz urządzenia aktywne powinny być opisane w sposób jednoznaczny i czytelny. Dobrą praktyką jest stosowanie etykiet w kolorystyce rozróżniającej rodzaje połączeń (np. logiczne, zasilające, światłowodowe).
Dzięki spójnemu systemowi etykietowania można w prosty sposób zidentyfikować każde połączenie w systemie – od gniazdka użytkownika aż po port w przełączniku. To znacząco skraca czas diagnozy i eliminuje błędy w trakcie prac serwisowych.
Połączenia pionowe stanowią szkielet całej instalacji. Światłowody prowadź w rurach ochronnych, z zachowaniem promieni gięcia określonych przez producenta. Zabezpieczaj włókna w kasetach i stosuj opis zgodny z TIA-606-D.
Spawanie włókien wykonuj wyłącznie w czystych, suchych warunkach. Zanieczyszczenia lub przeciągi mogą skutkować wadliwymi spoinami. Po spawaniu wykonaj testy.

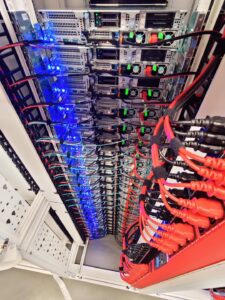

W szafach rackowych należy przewidzieć właściwy system zasilania, zapewniający zarówno bezpieczeństwo, jak i ciągłość działania urządzeń. Oprócz standardowych rozdzielnic, PDU oraz UPS, kluczowe znaczenie ma redundancja zasilania.
Redundancja zasilania polega na zastosowaniu dwóch niezależnych torów zasilających — zwykle z różnych źródeł lub faz. Każdy tor zasila oddzielny zestaw urządzeń lub modułów w szafie. W przypadku awarii jednego toru, drugi automatycznie przejmuje zasilanie, co pozwala uniknąć przestoju i utraty danych.
Warto stosować inteligentne PDU z pomiarem zużycia energii, możliwością przełączenia gniazd oraz monitoringiem środowiska. W krytycznych środowiskach, takich jak serwerownie, należy również zapewnić automatyczne przełączniki zasilania (ATS) oraz regularnie testować działanie systemu UPS i generatorów awaryjnych.
W serwerowniach i pomieszczeniach technicznych zainstaluj system monitorowania środowiska – czujniki temperatury, wilgotności, dymu i zalania, zgodnie z PN-EN 50600. Monitoring pozwala na szybką reakcję w razie nieprawidłowości i zwiększa bezpieczeństwo pracy całej infrastruktury.
Po zakończeniu instalacji przystąp do testowania. Ten etap ma kluczowe znaczenie, ponieważ potwierdza, że wszystkie elementy systemu działają zgodnie z założeniami projektowymi i normami.

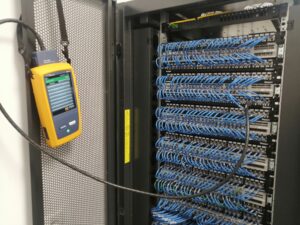

W przypadku sieci miedzianych wymagany jest pomiar certyfikacyjny, a nie tylko test ciągłości. Oznacza to użycie mierników klasy Fluke DSX-8000 lub równoważnych, które wykonują pełny zestaw pomiarów: tłumienności, przesłuchów (NEXT, FEXT), opóźnienia propagacji, rezystancji pętli i rezystancji niezrównoważenia, kluczowej dla systemów PoE.
Pomiary powinny być wykonane zgodnie z normami ISO/IEC 11801-1, ISO/IEC 61935-1 oraz EN 50173, które definiują metody testowania torów transmisyjnych miedzianych.
ProTip💡- Aby uzyskać pełną wiedzę na temat jakości zainstalowanego łącza transmisyjnego, należy obligatoryjnie wykonać pomiar łącza stałego (Permanent Link). Pomiar kanału (Chanel) niestety nie daje nam pełnego obrazu, ponieważ może być sytuacja, że po wymianie patch-cordów kanał nie będzie funkcjonował prawidłowo. Błąd, który leżał od samego początku w łączu, może się ujawnić w późniejszym okresie, a pomiar kanału go nie wykryje.
Kable kresowe są elementarnym składnikiem wchodzącym w skład kanału transmisyjnego w okablowaniu strukturalnym. Jakość tych komponentów jest niezwykle istotna dla poprawnej pracy całego kanału. Praktyka pokazuje, że rynek oferuje mnóstwo niepełnowartościowych produktów w tym segmencie.
Dlatego zalecamy, aby przynajmniej wyrywkowo zbadać partie dostarczonych kabli krosowych, by mieć pewność, że przechodzą one parametry zgodnie z normą ISO/IEC 61935-2.

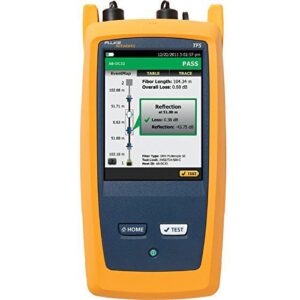

Dla torów światłowodowych obowiązkowe jest wykonanie pomiaru Tier 1 (OLTS), który obejmuje pomiar tłumienności całkowitej i długości włókien. Opcjonalnie, dla bardziej szczegółowej analizy, można wykonać pomiar Tier 2 (OTDR), który pozwala na lokalizację ewentualnych problemów.
Pomiar światłowodów powinien być przeprowadzony zgodnie z normą ISO/IEC 14763-3.
Po zakończeniu pomiarów przygotuj pełną dokumentację powykonawczą: raporty z testów, mapy tras, schematy połączeń i protokoły odbioru. Raporty należy przekazać inwestorowi i zarchiwizować w formie elektronicznej oraz papierowej.
Po wykonaniu wszystkich pomiarów instalacja powinna zostać certyfikowana przez producenta systemu okablowania. Proces ten polega na przesłaniu pełnej dokumentacji powykonawczej, raportów pomiarowych i zestawień komponentów do autoryzowanego przedstawiciela producenta, który potwierdza zgodność z jego wymaganiami technicznymi.
Certyfikacja okablowania jest niezwykle istotna zarówno dla inwestora, jak i dla instalatora.
Gwarancja systemowa to rozszerzona forma gwarancji udzielana przez producenta systemu okablowania. Obejmuje ona nie tylko poszczególne komponenty, ale całość infrastruktury jako spójny system transmisyjny — od gniazda użytkownika aż po przełącznik sieciowy. Gwarancja ta potwierdza, że wszystkie elementy zostały zainstalowane zgodnie z wymaganiami producenta, przy użyciu autoryzowanych narzędzi i przez certyfikowanego instalatora.
Zakres gwarancji systemowej może obejmować:
Tego typu gwarancja daje inwestorowi pewność, że jego infrastruktura sieciowa spełni wymagania przez cały okres użytkowania, a w razie awarii koszty naprawy nie obciążą użytkownika końcowego.
Instalację okablowania strukturalnego powinien wykonywać wyłącznie certyfikowany instalator, przeszkolony przez producenta danego systemu. Osoby te dysponują odpowiednią wiedzą, narzędziami i oprogramowaniem pomiarowym zgodnym z wymaganiami technicznymi producenta. Dzięki temu mogą realizować instalacje zgodnie ze standardami i uzyskać dla klienta gwarancję systemową.
Dla inwestora oznacza to pewność jakości i bezpieczeństwa. Dla instalatora – uznanie, wiarygodność oraz dostęp do wsparcia technicznego producenta. To partnerskie podejście zwiększa trwałość, zgodność i niezawodność całej infrastruktury.
Instalacja okablowania strukturalnego to nie tylko montaż kabli — to proces planowania, weryfikacji, dokumentowania i testowania. Dobrze wykonana instalacja to taka, która jest przejrzysta, uporządkowana i gotowa na rozbudowę. Pamiętaj, że porządek zaczyna się od dobrze napisanej koncepcji a kończy na certyfikowaniu okablowania zgodnie ze standardami – po przejściu, oczywiście, wszystkich wcześniej wymienionych kroków.
Nie. Instalacja tego typu wymaga znajomości specyfikacji producenta, obowiązujących norm oraz procedur pomiarowych. Tylko certyfikowany instalator posiada wiedzę, doświadczenie i narzędzia pozwalające na wykonanie instalacji zgodnie z wymaganiami systemowymi i gwarancyjnymi.
Tier 1 (OLTS) to pomiar podstawowy, obowiązkowy, określający tłumienność całkowitą i długość włókna.
Tier 2 (OTDR) to pomiar opcjonalny, który pozwala na lokalizację strat, refleksów i dokładną analizę jakości spawów. W praktyce Tier 1 potwierdza „czy działa”, a Tier 2 pokazuje „dlaczego działa lub nie działa”.
Rezystancja niezrównoważenia wpływa na działanie systemów PoE (Power over Ethernet). Jej nieprawidłowe wartości mogą powodować spadki napięcia, przegrzewanie przewodów lub uszkodzenia portów urządzeń. Dlatego nowoczesne mierniki, takie jak Fluke DSX-8000, wykonują ten pomiar automatycznie.
Certyfikacja zapewnia 25-letnią gwarancję systemową, potwierdzającą zgodność instalacji z wymaganiami producenta i normami międzynarodowymi. Oznacza to, że cała infrastruktura – od gniazd po panele i kable krosowe – jest objęta ochroną gwarancyjną, a w razie problemów producent zapewnia wymianę komponentów i wsparcie techniczne.
Tak, są obowiązkowe według normy TIA-606-D. Oznaczenia gwarantują łatwą identyfikację połączeń, skracają czas serwisu i eliminują błędy. Brak etykietowania często powoduje chaos i błędy w utrzymaniu infrastruktury.
Zaleca się wykonywanie przeglądów okresowych co 2–3 lata, szczególnie w obiektach o dużej gęstości urządzeń lub intensywnym obciążeniu sieci. Regularne testy pozwalają wykryć degradację połączeń, zabrudzenia złączy optycznych i nieprawidłowości w torach transmisyjnych.
Bo tylko taki wykonawca ma prawo wystawić dokumentację, która umożliwia uzyskanie gwarancji systemowej. Oznacza to, że inwestor nie tylko zyskuje profesjonalnie wykonaną instalację, ale też pełną ochronę i pewność zgodności z normami ISO/IEC oraz TIA.
Tak, jednak każdy etap musi zostać zakończony testami i dokumentacją cząstkową. Pozwala to utrzymać kontrolę nad jakością i zapewnić spójność całego systemu w końcowym etapie certyfikacji.
